29 April 2017

TinyPlan 相關問題解說官方影片

官方發佈了有關使用 TinyPlan 的解說影片,有興趣使用 TinyPlan 的朋友可以先看看哦!

( Jason Workshop 的 TinyPlan 版四腳怪還在努力中,多謝各位耐心等待!)


26 April 2017

MiniPlan V670 連 Robot Power Pack V320

早前訂購的機械人主機板 MiniPlan V670 連 Robot Power Pack V320 終於到手了!

最開心的是 MiniPlan 那邊免費贊助 Jason Workshop 兩塊 TinyPlan V400 主機板(還是第一次獲得贊助哦!),開心在於得到別人認同在機械人上作出的努力吧 ^_^ 暫時計劃將這兩塊板用在設計中的迷你四腳怪以及O仔二世上,希望可以讓更多年輕人感受到機械人的魅力吧!


包裝設計簡約,我喜歡!


總共獲得 MiniPlan V670 連 Robot Power Pack V320 兩套以及 TinyPlan V400 兩塊。
由於航空安全的關係,所以電容是另上的,要自己焊回,不過我覺得這樣也很好玩的哦。


理論上只要體積不超過,應該可以自由更換更大容量的電容哦!沒有足夠實力千萬不要亂試,以免發生危險!!!


初步準備好以及測試過各塊板子了,感覺電路板及零件的質量頗高,用起來也會高興一點,嘿。

23 April 2017

空氣動力車

剛入手了 ELEKIT 的空氣動力車,唔知點解這個系列的科學玩具外觀及當中使用到的技術非常吸引我,遲些砌好再跟大家分享吧!






20 April 2017

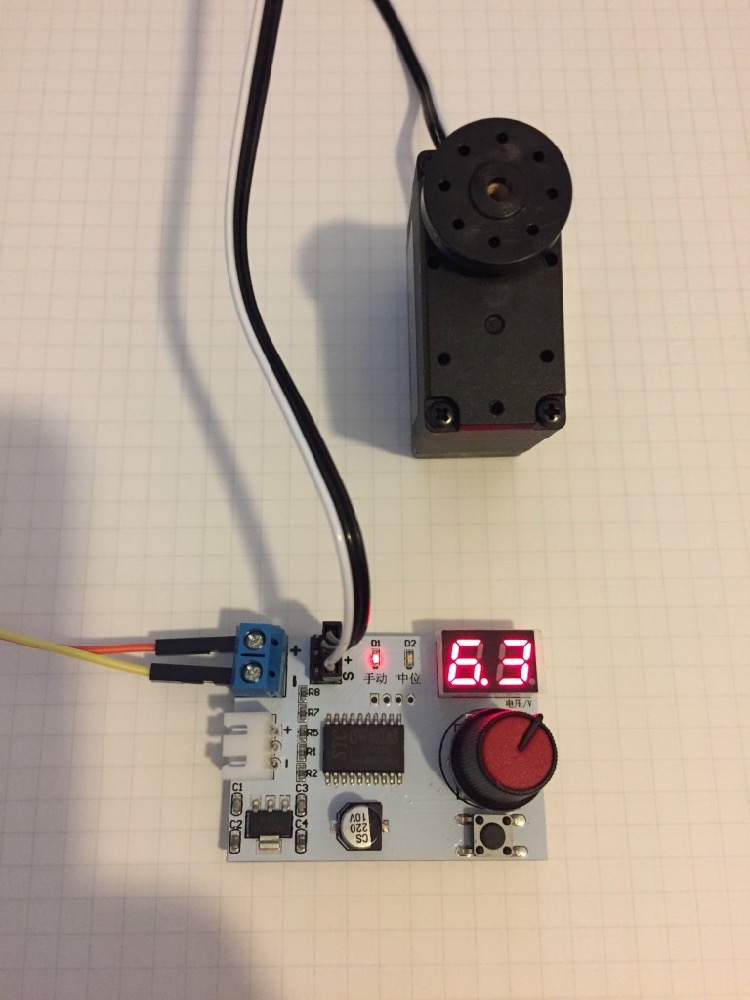

Servo Tester



有用開 Servo 的朋友應該都會知道甚麼是 Servo Tester 了,簡單來說就是用來測試 Servo 轉向的工具吧。

以往我是用 Arduino 來自製的,不過有時顯得不太方便,所以最後就敗了一塊 Servo Tester 回來玩玩。

這塊 Tester 以國貨來說都算高品質了,而且可以顯示電壓及同時可測試兩顆 Servo,暫時我也相當滿意。

17 April 2017

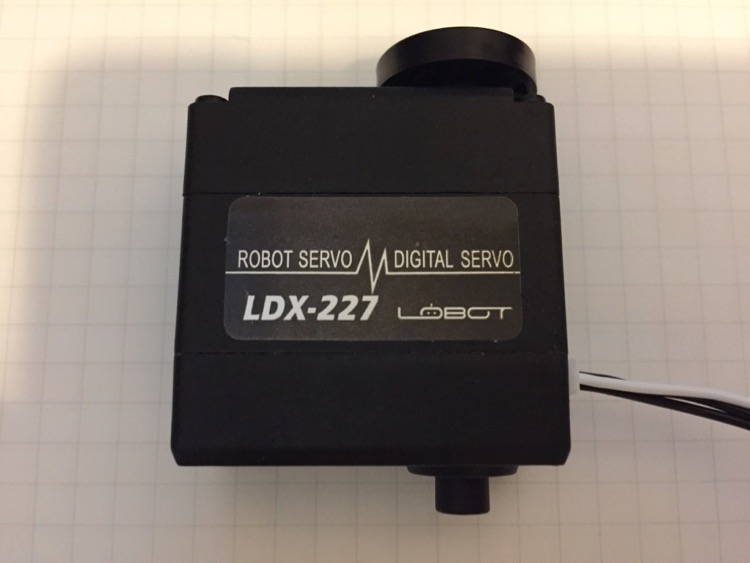

試玩 17kg Servo Motor



為了製作更強力的機械人,Jason 就買了一顆不太貴的 17kg 270度 Digital Servo Motor 來試試,

後來學會了幾件事:

1. 數碼伺服馬達不需要不停供電來維持角度,換句話來說就是比較省電,主板的負荷也可以減少。

2. 不需不停供電也順便減少了刺耳的電流音,一般人可能聽不到,不過對我來說有少許頭痛。

3. 轉動角度更細緻也更準確。

4. 測試時要小心,由於我安裝了支架在 Servo 上,差點在測試時夾傷自己的手指呢...

5. 數碼伺服馬達當然是貴很多。

14 April 2017

我的機械人製作日記 III 001 - 迷你版四腳怪



為了讓更多同學仔可以接觸到 Jason Workshop 的機械人,因此我就開始著手設計迷你版四腳怪。

目標是盡量減低成本,不過又要有番咁上下質素... 好矛盾呀...

亦要降低製作的複雜程度,實在要花點心思呀!

這台迷你版四腳怪共有八個伺服馬達,主機板將會使用內置超級電容的 TinyPlan 板,務求最精簡化。

而伺服馬達方便,本來應該使用最平宜的 sg90,不過礙於這顆馬達實在不太準確又易壞,所以我還是決定用成本高 3 - 4 倍但穩定及耐用一點的 MG90S 了,要求絕對平宜的朋友實在不好意思哦!

跟以往的機體一樣,我仍然是會以美觀、簡約為大前提。

對機械人有興趣的朋友不妨 Add Jason Workshop 的 Facebook Page,以便接收第一手消息我哦!

11 April 2017

我的機械人製作日記II 008 - 四腳怪 V2 完成啦!


經過幾個月的努力,終於完成了四腳怪啦!

V2 比 V1 輕了很多,而且動作也更靈活了。

現階級仍然只寫了幾組動作,遲些會再為它增加多一點動作的。

不過,五月又會開始製作四腳怪 V3 (最終版) 了。

08 April 2017

TinyPlan 小型機械人主機板


MiniPlan 出品的 TinyPlan V4 小型機械人主機板出世了!

而且 Jason Workshop 那隻 OTTO Custom 有份參與示範,實在非常榮幸呀!

[以下為官方介紹]

TinyPlan V400 的開發主要是為了降低 MiniPlan 機器人的門檻﹐除了有效降低機器人價格 (只用到 8 個馬達)﹐控制方面也比 MiniPlan 簡單許多。話雖如此﹐TinyPlan 的功能可一點都沒偷﹐它集結了使用者所需要的功能為一身﹐無線控制﹐自帶電源﹐可 i2c 擴充﹐以及方便的 5V 電源系統﹐要說 TinyPlan 自己就是一個最完整的機器人開發板也不為過。

TinyPlan 規格以及特點﹕
1. 提供 8 組 GPIO 插槽﹐可同時控制 8 組伺服馬達
2. 更快﹐更穩的 WIFI 無線控制 (樂鑫原廠 ESP-WROOM-02﹐4MB Flash)
3. 提供專屬 I2C 擴充連接座
4. USB to TTL on-board﹐ 使用 USB to MicroUSB傳輸線即可編輯程式
5. 自帶電源﹐5V/250mAh 鋰鈦電容﹐高輸出 (2.5A)﹐充電快 (5V/2.5A)﹐壽命長 (3000次充放電)﹐安全不會爆炸
6. 5V 電源系統﹐可用手機充電器搭配隨貨的 USB to DC 插頭線進行充電
7. 長 59.25mm (含開關柄) / 寬 42mm / 高 23.25mm

TinyPlan V4 控制板
http://www.facebook.com/miniPlanrobot

3D 列印模型 Otto DIY Robot (Modified by Jason Workshop)
http://www.thingiverse.com/thing:1742002

05 April 2017

供應商清單



上一期向大家介紹了 Jason 通常在哪裏購買各式電子零件,

很多熱心的朋友立即再介紹更多他們平時會去的地方給我,

為了可以持續及方便地更新,我就建立了新的供應商清單,並分享給大家參考:

供應商清單

(還是那句,我純粹分享自己或朋友幫襯過而又覺得不錯的的店子,並不是鼓勵大家一定要去買,最重要是貨比三家,買貴了不要問我,謝謝。)

02 April 2017

如何購買各式電子零件?



經常會有網友問我,在香港可以去何處購買 Arduino, Raspberry Pi, 各式電子零件等東西。

所以今天就想跟大家分享我自己平時會去的地方或者網站,希望幫到大家。

不過大家要注意,就算是我介紹也好,還請小心自行選擇,有甚麼問題不要找我尋仇哦 x_x

一般電子零件例如:電阻、電容、LED、螺絲......

我一般都會先到香港深水埗鴨寮街的地舖或者盒仔檔購買,由於每間舖賣的東西以及價錢都可以差很遠,我建議有空可以先行一次,再自行作筆記記著甚麼東西去哪間買比較平宜及穩妥。

如果不想麻煩,也可以到鴨寮街的「華輝」去買,那兒比較齊全,當然價格可能會貴一點點啦,不過我個人經驗,螺絲之類的東西量比較多(50或以上)的話不妨去華輝買吧。

而且也有網上商店可以先看看有沒有貨才去就不會白走一趟吧。
http://www.weclonline.com/tchi/index.asp

Raspberry Pi 類

想購買 Raspberry Pi 以及相關配件,我就只想到這兩間店:

e 絡盟 比較平宜 (當然仍要記得先格價)
http://hk.element14.com

RS HK 則提供比較多專業級電子零部件
http://hkcn.rs-online.com/web/

教育模型、四驅車、摩打、田宮模型

這類東西很多模型舖都會有,不過我通常都會先到偉高看一看先,通常都會比較平宜以及信得過。
http://shopwaigo.com/hk/

機械人零件類

當我想買製作機械人的零件時都會先逛逛這裏,因為這裏貨品種類豐富,資訊又夠詳細。
不過我通常都是抄起型號之後再去其他地方購買...
http://www.robotshop.com/en

Arduino、其麼都有類

其本上 dx.com 其麼零件都可能會有(除了一些專門 Servo 之外)
http://www.dx.com

iCshop 是台灣那邊的網站,我個人認為品質是不錯,也可以運送到香港(需要自行在 FB 聯絡)
http://www.icshop.com.tw/index.php

軸承類

這是朋友介紹的立泰軸承,我未光顧過,不過據聞服務態度好,有機會我都會去找找 THK 的光軸及線性軸承。
http://www.grandbearing.com.hk/zh-hk

Maker 類

這是朋友介紹的 Maker 基地,不過我未光顧過,未能提供甚麼評價,大家不妨可以試試看。
http://www.makerbay.org
