10 February 2017

設定 OctoPi

上回介紹了 OctoPi 的安裝方法,今回就跟大家介紹一下如何設定及使用 OctoPi 吧!

上回提要
http://www.jasonworkshop.com/2017/02/20170207.html

1. 首先以瀏覽器進入安裝了 OctiPi 的 Raspberry Pi 的 IP,然後就會看到 Configure Access Control 畫面,由於我只是家用所以選 Disable Access Control,如果你的網絡環境是很多人共用的話,還是建立一個帳戶比較穩妥。



2. 有時由於系統作了重大變更就會出現這個 reload 畫面,放心沒有問題的,只要按一按 Reload now 便可以繼續。

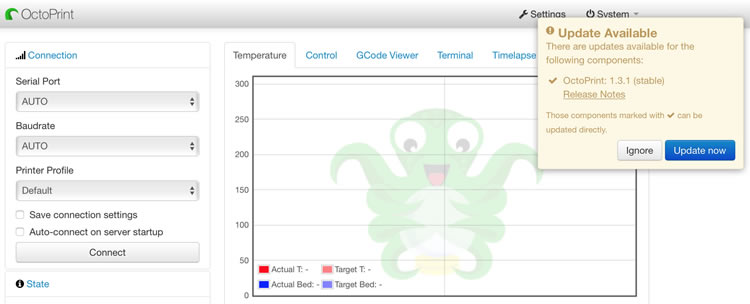

3. 第一次進入主畫面剛好有更新。



4. 放心更新吧。



5. 無論有否更新,第一次進入主畫面都會提示你滙入 slicing profile,請先按 Finish,我們稍後再處理。



6. 終於真的來到主畫面了!請確定已連接 3D Printer,然後按畫面左邊的 Connect,基本上 Serial Port 以及 Baudrate 只要選 Auto 便可。



7. 當成功 Connect 的話,大家會看到右方的 Tempeature 畫面已經偵測到噴咀的溫度。



8. 而 Control 畫面則可以開始操作了。



9. 在設定 OctoPi 之前,我們先看看畫面最右上角的 System Menu,當中有甚麼功能一目了然吧。



10. 現在我們可按 Settings 開始對 OctoPi 進行設定,在 Printer Profiles 可建立多台不同 3DP 的 Profile。



11. 在此輸入 3D Printer 的基參本便可建立 Profile



12. 可以建立多台 3DP 的 Profile。



13. Temperature 可以預先設定不同 3DP 以及不同材質的相應加熱溫度,方便進行 PreHeat。



14. 這部份比較重要,就是 OctoPi 內置 CuraEngine,只要預先在此 Import Cura Profile 便可以協助你直接將 stl 切片轉換成 gcode,省卻了很多時間。



15. 如何取得 Cura Profile 呢?其實很簡單,只要在 Cura 設定好參數,然後按 File\Save Profile,最後把輸出的 Profile 上載到 OctPi 便可。



16. 預先 Import 不同的 3DP 以及自己常用的設定,便可以好方便的立即轉換 stl 檔。
當然大家也可以自行用其他切片軟件輸出 gcode 檔再放到 OotoPi 列印。



17. 如果需要在列印前換料可以在 Temperature 畫面的 Target 選擇之前設定好的 Profile 哦。

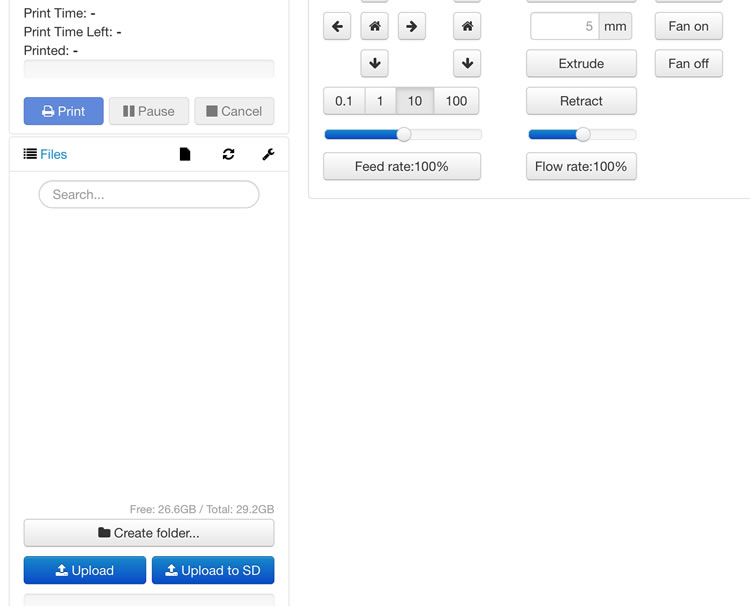

18. 接下來我們就嘗試列印吧!在主畫面左下方的檔案管理區,可以選擇 Upload 將檔案上載至 Raspberry Pi 的 SD 卡或選擇 Upload to SD 將檔案上載至 3DP 的 SD 卡內。



19. 如果大家是上載 stl 檔的話就會出現 Slicing 對話框,可在此選擇合適的切片工具、Profile 以及完成切片後的動作。



20. 如果在 After slicing 沒有選 Start printing 的話,就要自行在主畫面按 Print 了。



21. 開始列印後會看到噴咀的溫度開始升高,當去到適當溫度就會開始列印了。



22. 在列印期間除了可以看到用了多少材料、所需時間、剩餘時間等資料之外,更可以看到噴咀正在列印到哪個位置,我覺得非常適合用來向學生解釋 3DP 的原理哦!



OctoPi 還有很多功能等著大家去發掘的哦!
