07 November 2016

我的機械人製作日記 004 - PL2303 Mini USB to TTL UART Communication Module Board

上回講到千辛萬苦才買到的 Servo Control Board 竟然沒有 USB Port,我要怎麼改程式呀呀呀?



幸好找到一塊 PL2303 Mini USB to TTL UART Communication Module Board,這樣就可以用 USB 來連接 Servo Control Board 的 TTL 介面啦!

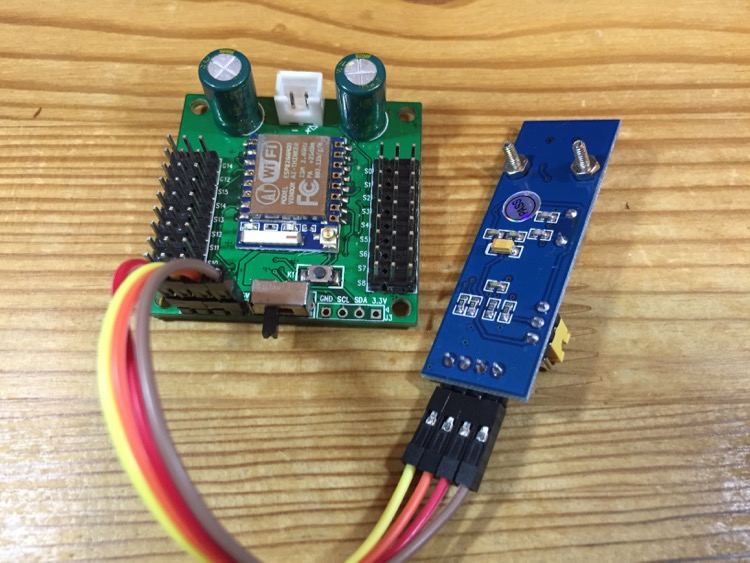

連接的方法好簡單,
PL2303 Board 的 VCC, GND, TXD in, RXD out 分別連接到 Servo Control Board TTL Port 的 3.3V, GND, TXD, RXD 便可。

記得將 PL2303 Board 的電壓 Pin 選定為 3.3V, 如果選錯了 5V 便有可能弄壞 Servo Control Board 了...



至於如何修改/上載 Servo Control Board 的 firmware 就留待下一次再講吧。

最後貼上「我的機械人」目前的設計進度。
