16 September 2016

3D Printer - Tinyboy 2

雖然這台 Tinyboy 2 L16 3D Printer 不是屬於我的,不過我的強迫症迫我一定要以很高的規格將它完成!
(註:由於沒有組合說明書的關係,所以只能靠另一台 Tinyboy 2 L10 來估計如何組合)

先擺好所有材料先...



底部已經由廠商事先完成了,所以只是稍為清潔及收緊螺絲便完成。





在底部加上四個膠墊膠,然後裝上主板。

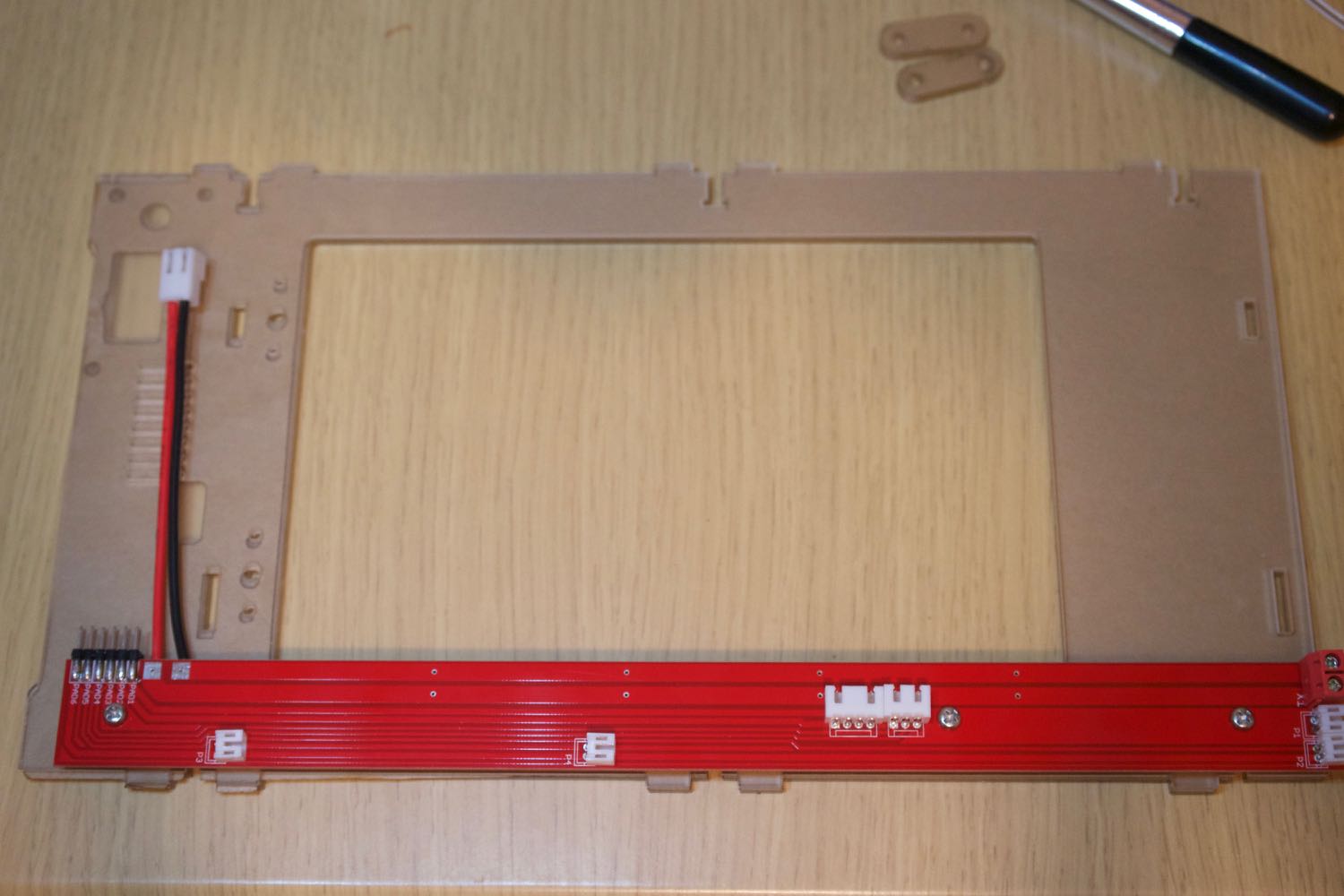

將超長的電路板安裝在機體左邊的膠板上。

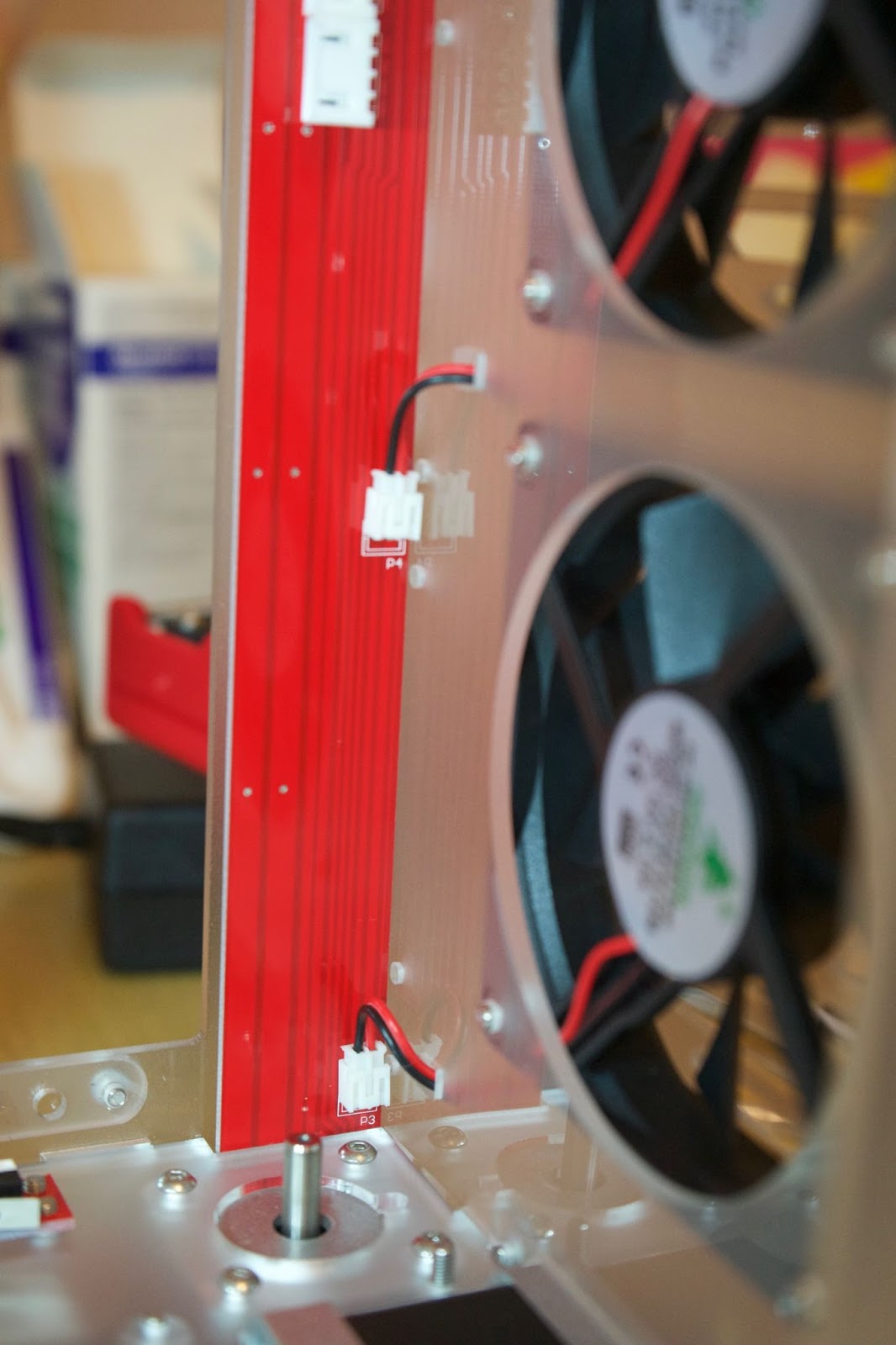

裝上兩把風扇。



安裝進料器。



在機體前面的膠板裝上顯示屏部件。



然後將六塊膠板組合並以螺絲收緊,注意不能用力過度,否則會很易弄壞膠板。



將風扇的電源線插好。



Tinyboy 2 的平台包含了發熱的電路,而且是少見的整片整合,可惜暫時未能提供服務,或許會在將來的版本釋出這個功能吧...



底板的線也要好好整理才行。



安裝 Z 軸的機構了。

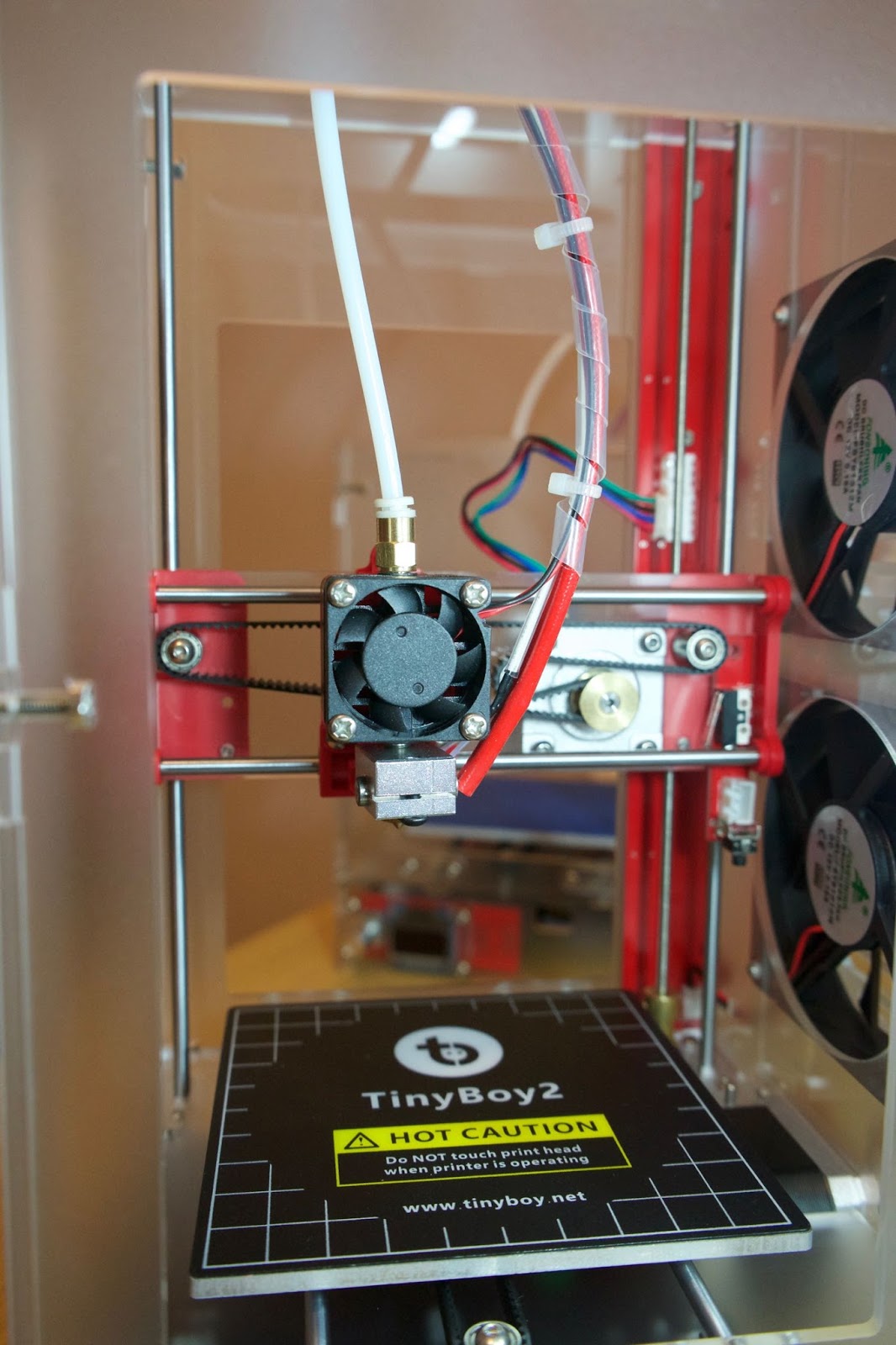

終於大功告成了!足足花了三個小時才砌得完!



2 comments:

  1. Hi, 圖中X-CARRIAGE 頂果粒BUSHING 長左咁多出黎. 係新DESIGN ?

    ReplyDelete
  2. 是 patch 來的,現在 X CARRIAGE 就上下都可以同時頂住。
