13 September 2016

Arduino Project - 以三支腳位控制 8 顆 LED

由於 Arduino 能使用的腳位是有限制的,如果我要連接 8 顆 LCD 作走馬燈而用掉其中 8 個腳位的話,其他功能就無法加入了,所以我就參考了 Arduino 官方網站的其中一段教學 http://www.arduino.cc/en/Tutorial/ShiftOut 讓 Arduino 透過一顆 74HC595 IC 的幫助,只需以三支腳位便可以控制 8 顆 LED,甚至如果有多一顆 74HC595 IC,更可以一口氣控制 16 顆 LED...

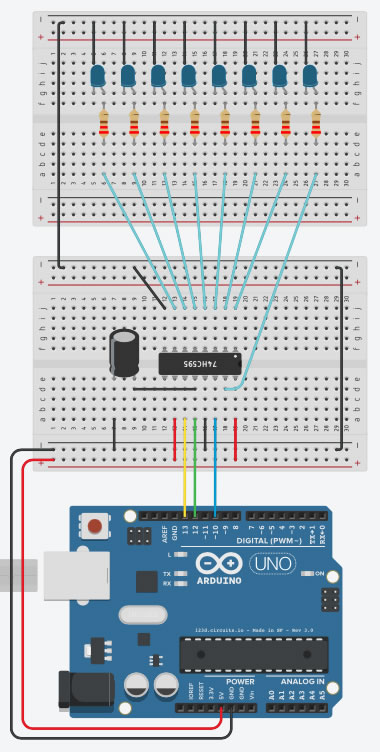

我已經將電路連接方法及程式碼都放到這裏了 http://circuits.io/circuits/2691436
